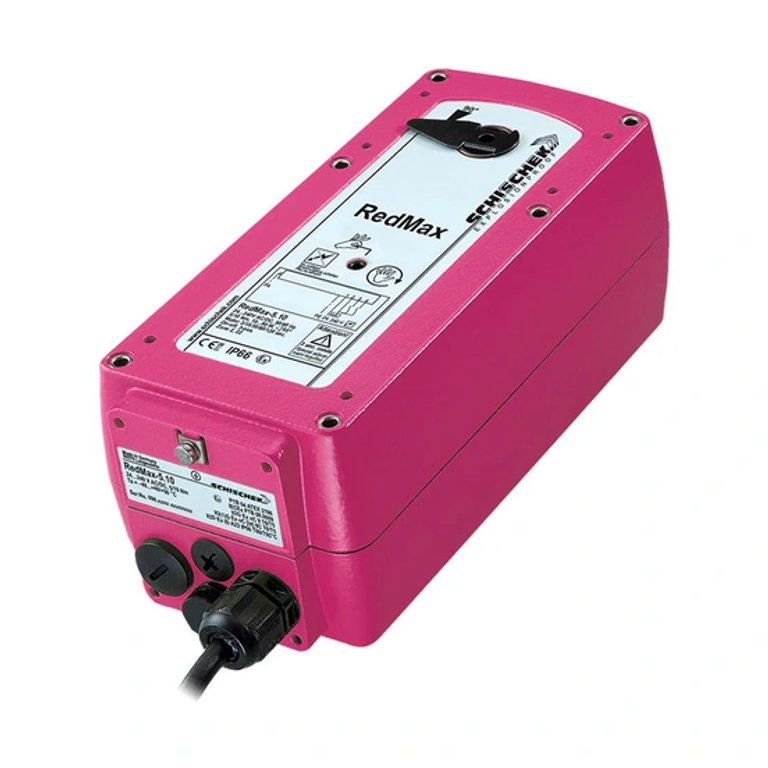

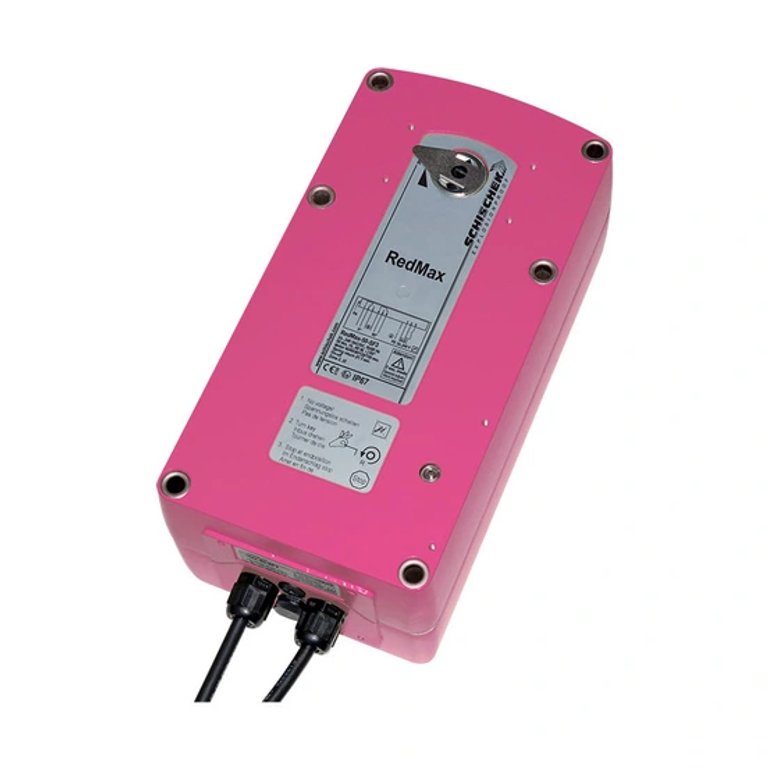

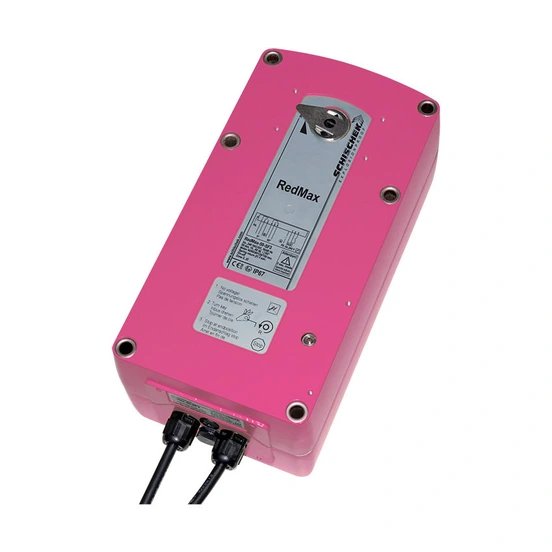

Actuador ATEX RedMax
Schischek RedMax
Actuadores de cuarto de vuelta Schischek RedMax antideflagrantes para uso en zonas 2 y 22.
Certificados ATEX para gas y polvo. Opcional señal de retroalimentación, finales de carrera y muelle de retorno para diferentes pares de fuerzas.
Actuadores de cuarto de vuelta Schischek RedMax antideflagrantes para uso en zonas 2 y 22. Certificados para gas y polvo. Compactos y robustos, con material de carcasa, revestimiento para aplicaciones marinas y offshore, y opciones de seguridad.

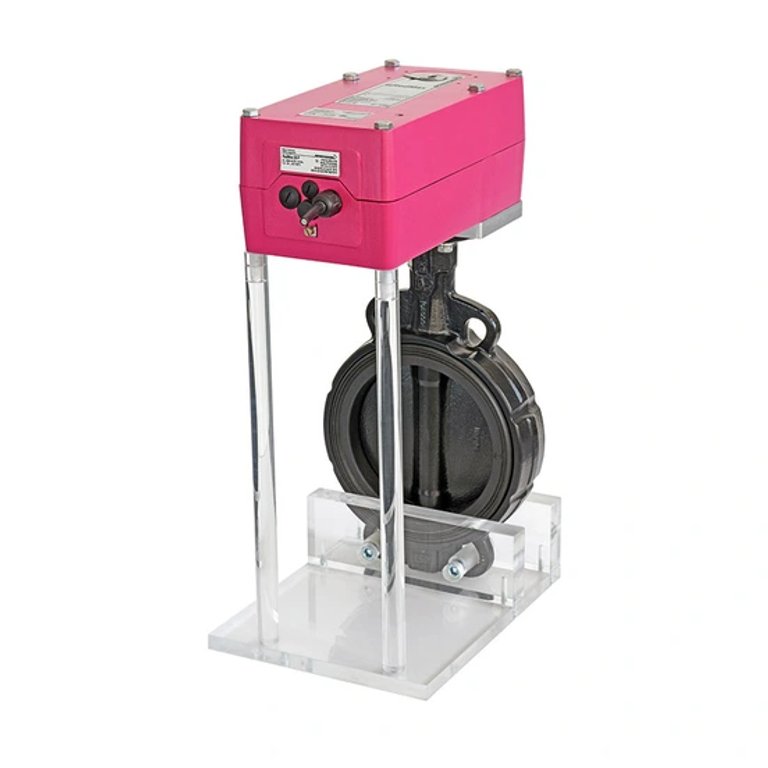

Para la automatización de compuertas de aire, compuertas cortafuegos y cortahumo, control de caudal, válvulas de bola, válvulas de mariposa y otras armaduras de cuarto de vuelta.
Alimentación
24 V...240 Vac/dc
Protección ambiental
IP 66
Señal de posición
Si
Par / Fuerza / Torque Nm
5 - 150 Nm
Tiempo de operación / de giro
3 o 10 segundos a 90º
Interruptores auxiliares / de fin de carrera
2 contactos libres de potencial que se accionan a los 5 y 85º de ángulo de rotación, 2 xEPU, max. 24 V/3 A, 230 V/0,25 A
Ángulo / Tipo de giro
95º ángulo de rotación. 5º de pretensión.
Caja / Materiales / Conexiones
Carcasa de aluminio.
Temperatura
Trabajo: -40...+40 °C a T6 y -40...+50 °C a T5 Almacenamiento: -40...+70 °C
Peso
3,5 kg (7 kg con carcasa de inox.)
Dimensiones
210 x 95 x 80 mm
Certificaciones / Normativas
Directiva ATEX, IECEx, INMETRO, KOSHA, CSA, UL, EAC, JPEx, CCC.
Muelle de retorno
Opcional
RedMax-5.10
Torque 5-10 Nm
RedMax-5.10-F
Torque 5-10 Nm, muelle de retorno 3 o 10 s a 90º
RedMax-15.30
Torque 15 / 30 Nm
RedMax-5.10-Y
Torque: 5 / 10 Nm Modo de control: 3-pos, 0...10 Vdc, 4...20 mA Retroalimentación: 0...10 Vdc, 4...20 mA
RedMax-5.10-YF
Torque: 5 / 10 Nm Muelle de retorno: 3 o 10 s / 90º Modo de control: 3-pos, 0...10 Vdc, 4...20 mA Retroalimentación: 0...10 Vdc, 4...20 mA
