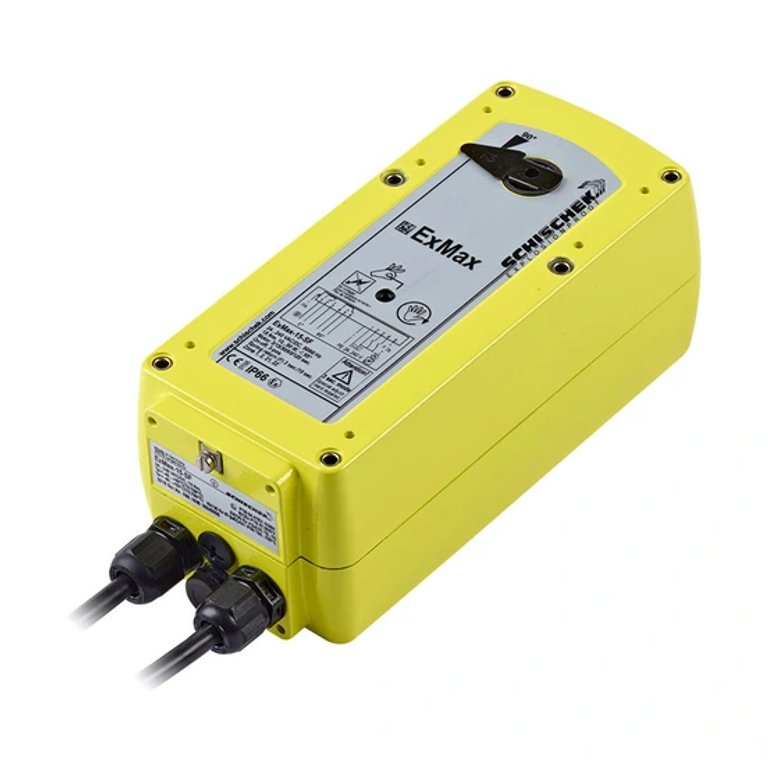

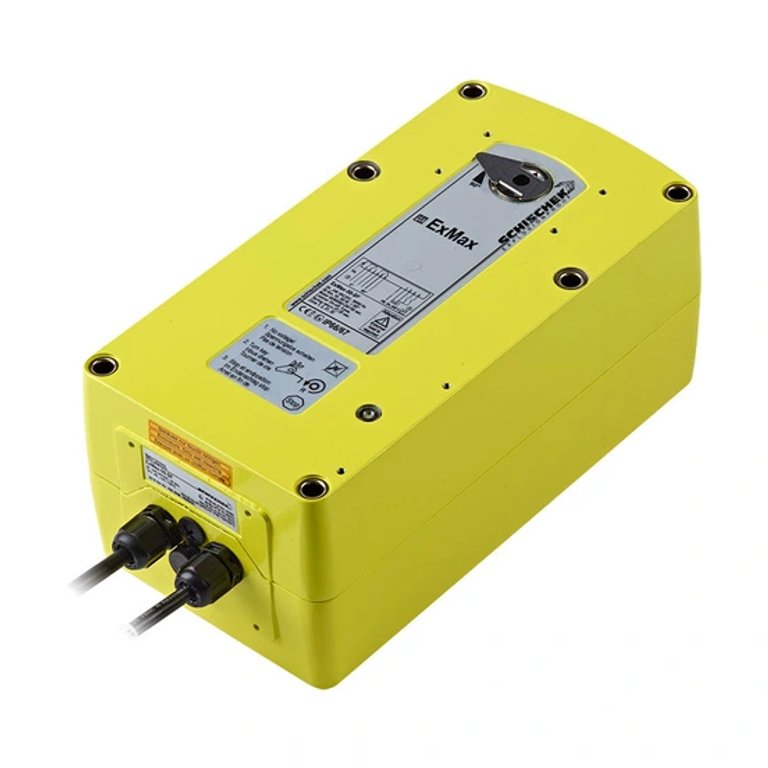

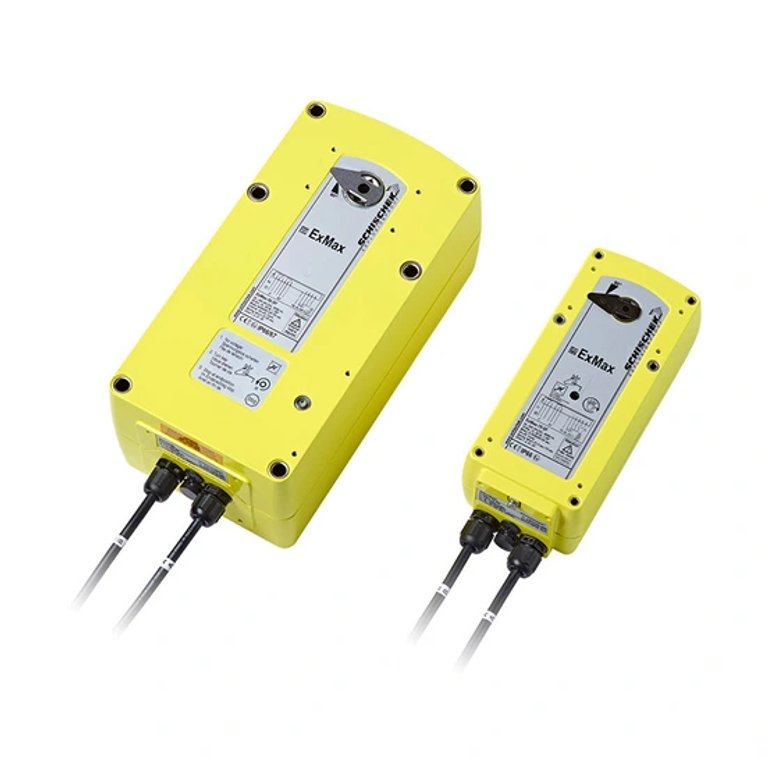

Actuador ATEX ExMax
Schischek ExMax
Actuadores de cuarto de vuelta Schischek ExMax antideflagrantes para uso en zonas 1, 2, 21 y 22.
Certificados ATEX para gas y polvo. Opcional señal de retroalimentación, finales de carrera y muelle de retorno para diferentes pares de fuerzas.
Actuadores de cuarto de vuelta Schischek ExMax antideflagrantes para uso en zonas 1, 2, 21 y 22. Certificados para gas y polvo. Compactos y robustos, con material de carcasa, revestimiento para aplicaciones marinas y offshore, y opciones de seguridad.

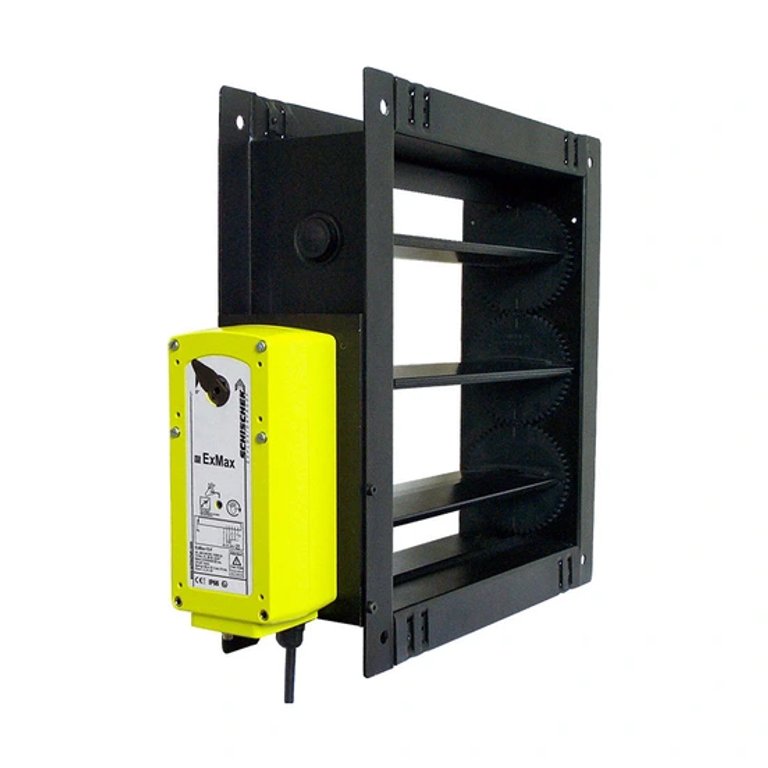

Para la automatización de compuertas de aire, compuertas cortafuegos y cortahumo, control de caudal, válvulas de bola, válvulas de mariposa y otras armaduras de cuarto de vuelta.
Alimentación
24 V cc/ca
Protección ambiental
IP 66
Señal de posición
Si
Par / Fuerza / Torque Nm
5 - 150 Nm
Tiempo de operación / de giro
3 o 10 segundos a 90º
Interruptores auxiliares / de fin de carrera
2 contactos libres de potencial que se accionan a los 5 y 85º de ángulo de rotación, 2 xEPU, max. 24 V/3 A, 230 V/0,25 A
Ángulo / Tipo de giro
95º ángulo de rotación. 5º de pretensión.
Caja / Materiales / Conexiones
Carcasa de aluminio.
Temperatura
Trabajo: -40...+40 °C a T6 y -40...+50 °C a T5 Almacenamiento: -40...+70 °C
Peso
3,5 kg (7 kg con carcasa de inox.)
Dimensiones
210 x 95 x 80 mm
Certificaciones / Normativas
Directiva ATEX, IECEx, INMETRO, KOSHA, CSA, UL, EAC, JPEx, CCC.
Muelle de retorno
Opcional
ExMax-5.10
Torque 5-10 Nm, ON/OFF 3-pos
ExMax-5.10-F
Torque 5-10 Nm, muelle de retorno 3 o 10 s a 90º
ExMax-15.30
Torque 15-30 Nm, ON/OFF 3-pos
ExMax-15.30-F
Torque 15-30 Nm, muelle de retorno 3 o 10 s a 90º
ExMax-5.10-Y
Torque 5-10 Nm, control proporcional 0...10 Vdc/4...20 mA, retroalimentación 0...10 Vdc/4...20 mA
ExMax-5.10-YF
Torque 5-10 Nm. Control proporcional 0...10 Vdc/4...20 mA, retroalimentación 0...10 Vdc/4...20 mA. Muelle de retorno 3 o 10 s a 90º
ExMax-15.30-Y
Torque 15-30 Nm, control proporcional 0...10 Vdc/4...20 mA, retroalimentación 0...10 Vdc/4...20 mA
ExMax-15.30-YF
Torque 15-30 Nm. Control proporcional 0...10 Vdc/4...20 mA, retroalimentación 0...10 Vdc/4...20 mA. Muelle de retorno 3 o 10 s a 90º
-S/SF
2 contactes auxiliars
-CTS
Encapsulamiento de aluminio y revestimiento resistente a la corrosión marítima.
-VAS
Encapsulamiento de acero inoxidable para ambientes agresivos.
